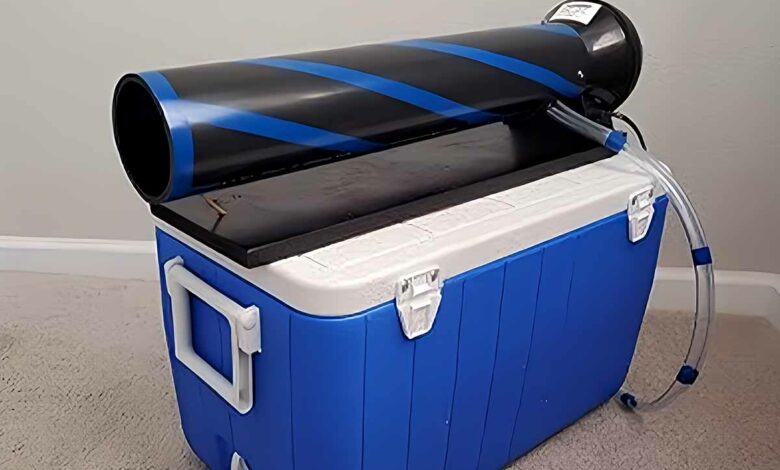

![Un climatiseur portable fait maison à partir d'une glacière.](https://www.neozone.org/blog/wp-content/uploads/2024/07/astuce-climatiseur-portable-diy-chaleur-002.jpg)
Vous en avez des assez des climatiseurs portables parfois coûteux et inefficaces ? Pourquoi ne pas créer vous-même votre climatiseur portable ? Cela vous permettra de profiter d’un air frais sans humidité n’importe où dans votre maison, dans la mesure où vous pouvez le transporter d’une pièce à l’autre selon vos besoins. De plus, il ne vous faut que quelques matériaux de base. Prêt à relever le défi ? Découvrez les différentes étapes de fabrication de cet équipement, depuis la conception du serpentin jusqu’à la préparation de la glacière, ainsi que les outils et matériaux indispensables.
Rassembler les outils et matériels indispensables
Avant de passer aux différentes étapes de fabrication, vous devez réunir tous les outils et matériaux nécessaires. Vous aurez besoin de :
- Une pompe à eau submersible
- Un ventilateur de conduit en ligne de 10,2 cm 195 pi³/min
- Une glacière de 48 L
- Un adaptateur de tuyau cannelé mâle avec un diamètre intérieur de 6 à 6,5 mm (soit 1/4 pouces)
- Un adaptateur de tuyau cannelé mâle avec un diamètre intérieur d’environ 9,5 mm (soit 3/8 pouces)
- Un raccord à compression femelle avec un diamètre extérieur d’approximativement 9,5 mm
- Un raccord à compression femelle avec un diamètre extérieur de 6 à 6,5 mm
- Un tuyau ABS d’environ 10 cm de diamètre et de 60 cm de longueur
- Un tuyau en PVC d’environ 7 cm de diamètre et de 60 cm de longueur
- Un grand tube en silicone de 12,7 mm x 15,80 mm
- Un petit tube en silicone d’environ 7 mètres
- Un tube en cuivre
Hormis cela, vous devez disposer d’un coupe-tube cuivre, d’un mètre à ruban, d’une clé croissant, de vis et d’un marteau, ainsi que d’une perceuse.
Fabrication du serpentin et fixation des raccords
La première étape consiste à fabriquer un serpentin avec le tube en cuivre. Pour ce faire, enroulez celui-ci (avec les mains) autour du tuyau en PVC de 7 cm de diamètre afin d’avoir une bobine plus uniforme. Vous pourrez ainsi facilement l’insérer dans le conduit principal, à travers lequel le ventilateur soufflera de l’air. Ensuite, fixez les raccords sur ses deux extrémités, en veillant à bien protéger vos mains des potentielles coupures. N’hésitez pas à utiliser une clé à molette s’ils sont difficiles à fixer. À noter que ce serpentin va servir d’échangeur de chaleur, à l’intérieur du tuyau ABS de 10 cm de diamètre. L’eau glacée du refroidisseur est pompée à travers cette bobine en cuivre. Lorsque l’air soufflé par le ventilateur passe sur le serpentin froid, la chaleur est transférée de l’air à l’eau glacée, refroidissant ainsi efficacement l’air.
Assemblage du ventilateur et du tuyau en ABS
Avant de passer à cette étape, vous devez d’abord connecter le grand tube et le petit tube en silicone à chaque extrémité du serpentin. Ensuite, percez deux trous sur le tuyau en ABS, à environ 7 cm d’une extrémité. Le premier (pour le plus grand tuyau de retour) doit être d’à peu près 15 mm ; tandis que le second (pour le petit tube connecté à la pompe) doit être d’environ 6 mm. Puis, placez délicatement le serpentin dans le tuyau en ABS, tout en veillant à ce que les tubes en silicone passent bien à travers les trous. Une fois cette étape terminée, vous pouvez assembler celui-ci et le ventilateur. N’hésitez pas à percer des trous pilotes (sur les deux éléments bien évidemment) afin de bien les attacher. L’étape suivante consiste à les installer sur une base en bois de la même longueur. Utilisez des vis pour fixer solidement l’unité de ventilateur à cette dernière.
Préparation de la glacière
Place maintenant à la préparation de la glacière. Pour cela, percez deux trous (15 mm pour le grand tube et 6 mm pour le petit tube) sur la partie haute de celle-ci. Ensuite, placez la pompe à eau submersible à l’intérieur, en veillant à ce que les tuyaux en silicone passent correctement à travers les trous. Assurez-vous que le tuyau de retour soit positionné juste au-dessus de la conduite de glace et d’eau, et n’oubliez pas de connecter le tuyau d’alimentation principal à la pompe à eau. Pour finir, ajoutez de la glace et suffisamment d’eau pour couvrir cette dernière.
Notons que la pompe à eau a pour fonction d’aspirer l’eau réfrigérée à l’intérieur de la glacière et de la faire circuler à travers le serpentin. Le ventilateur, quant à lui, refroidit l’air en soufflant sur la bobine en cuivre ; tandis que le tuyau de retour permet à l’eau de refluer dans la glacière, créant ainsi un cycle continu. plus d’informations sur la chaine youtube du créateur. Avez-vous l’âme d’un bricoleur pour vous lancer dans la fabrication de ce climatiseur ? Je vous invite à nous donner votre avis, vos remarques ou nous remonter une erreur dans le texte, cliquez ici pour publier un commentaire .
